　　芯片，又称为集成电路，是计算机等电子设备最重要的功能载体，是中央处理器CPU的“灵魂”！

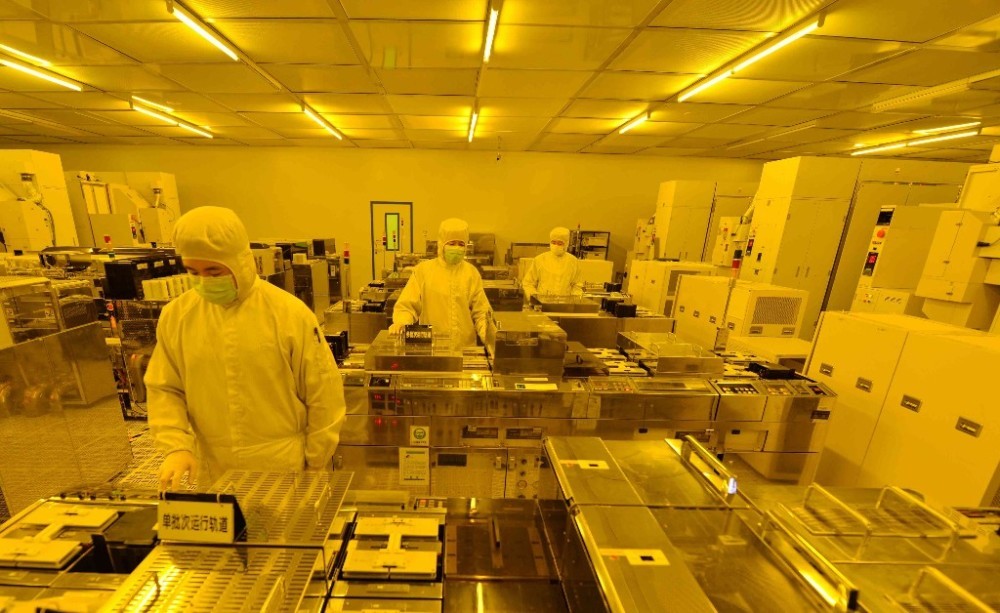

　　芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出必要的 IC 芯片（这些会在后面介绍）。然而，没有设计图，拥有再强制造能力都没有用，因此，建筑师的角色相当重要。

　　沉积：制造芯片的第一步，通常是将材料薄膜沉积到晶圆上。材料可以是导体、绝缘体或半导体。

　　光刻胶涂覆：进行光刻前，首先要在晶圆上涂覆光敏材料“光刻胶”或“光阻”，然后将晶圆放入光刻机。

　　曝光：在掩模版上制作需要印刷的图案蓝图。晶圆放入光刻机后，光束会通过掩模版投射到晶圆上。光刻机内的光学元件将图案缩小并聚焦到光刻胶涂层上。在光束的照射下，光刻胶发生化学反应，光罩上的图案由此印刻到光刻胶涂层。

　　计算光刻：光刻期间产生的物理、化学效应可能造成图案形变，因此需要事先对掩模版上的图案进行调整，确保最终光刻图案的准确。ASML将现有光刻数据及圆晶测试数据整合，制作算法模型，精确调整图案。

　　烘烤与显影：晶圆离开光刻机后，要进行烘烤及显影，使光刻的图案永久固定。洗去多余光刻胶，部分涂层留出空白部分。

　　计量和检验：芯片生产过程中，始终对晶圆进行计量和检验，确保没有误差。检测结果反馈至光刻系统，进一步优化、调整设备。

　　离子注入：在去除剩余的光刻胶之前，可以用正离子或负离子轰击晶圆，对部分图案的半导体特性进行调整。

　　视需要重复制程步驟：从薄膜沉积到去除光刻胶，整个流程为晶圆片覆盖上一层图案。而要在晶圆片上形成集成电路，完成芯片制作，这一流程需要不断重复，可多达100次。

　　封装芯片：最后一步，切割晶圆，获得单个芯片，封装在保护壳中。这样，成品芯片就可以用来生产电视、平板电脑或者其他数字设备了！
