　　PCB（印制电路板）的制作工艺流程是一个复杂且精密的工程，主要包含以下关键步骤：

　　在覆铜板表面涂覆光致抗蚀剂（干膜或湿膜），然后通过曝光机将设计好的内层线路图形底片（Film）上的图案转移到光致抗蚀剂上。未被曝光的部分在后续显影步骤中被溶解掉。

　　将显影后的板子放入蚀刻液（通常是酸性或碱性蚀刻液）中，将未被光致抗蚀剂保护的铜箔蚀刻掉，留下所需的铜线路图形。

　　对蚀刻后的内层铜线路进行化学处理，使其表面产生微观粗糙的氧化层或有机金属层，增加与半固化片（PP）的粘结力。

　　与内层图形转移类似。在板面涂覆光致抗蚀剂（通常使用液态感光油墨），通过曝光机将外层线路图形的底片图案转移到抗蚀剂上，显影后露出需要镀铜加厚的区域（线路和孔）。

　　在露出的线路图形和孔壁上进行电镀，进一步加厚线路和孔壁的铜层（达到最终所需的厚度）。

　　在刚镀好的铜层上再电镀一层金属锡或锡铅合金，作为后续蚀刻步骤的保护层。

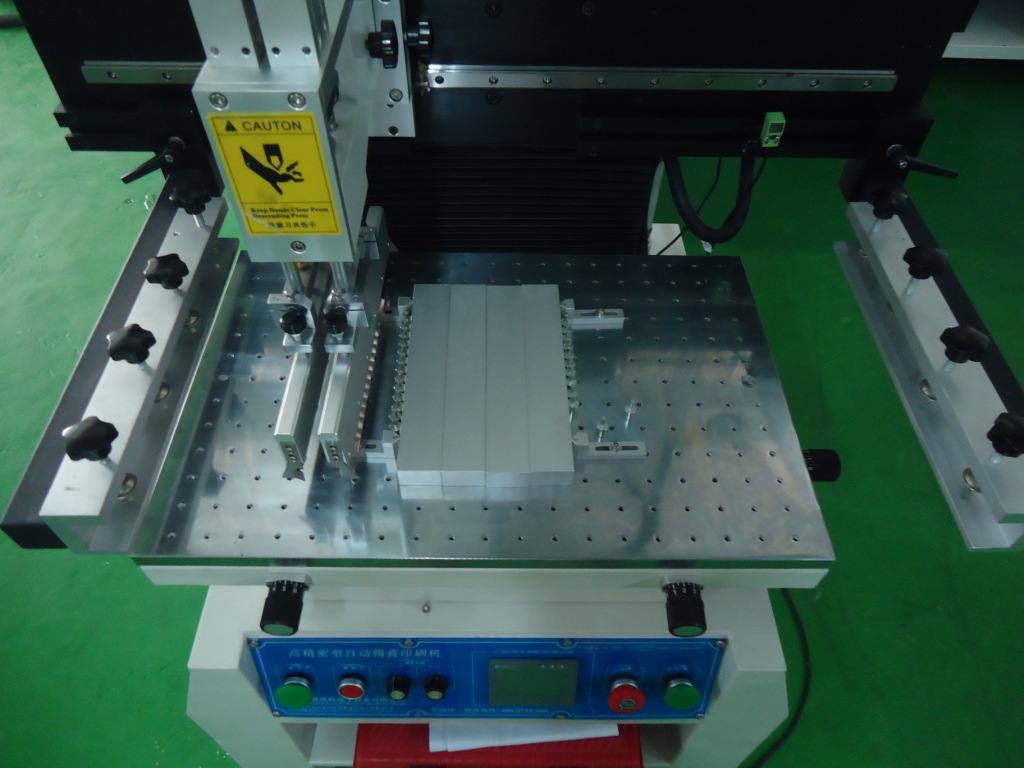

　　总结关键流程链：开料 → (内层图形：压膜→曝光→显影→蚀刻→退膜→棕化) → (层压) → 钻孔 → 孔金属化（除胶渣+PTH+全板镀铜）→ 外层图形（压膜→曝光→显影→图形电镀铜/锡→退膜→蚀刻→退锡）→ 阻焊 → 表面处理 → 丝印字符 → 成型 → 电测 → FQC → 包装。

　　以上是一个典型的PCB制作流程概述，具体的工艺步骤、参数和设备会根据板子的类型（单面板、双面板、多层板、HDI板等）、复杂程度、材料以及生产厂商的实际情况有所调整和优化。
